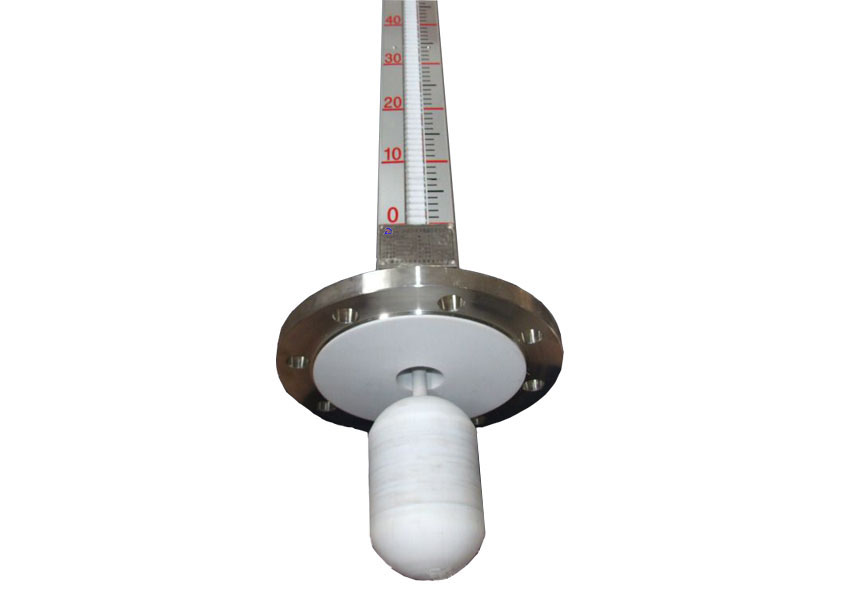

• 商品名稱：頂裝式磁性浮球液位計(可另配護筒)-RD-UHZ-50/D型系列
• 添加時間：2020-01-18 09:50:25
聯系電話：0550-7629608
聯系郵箱：tmjt_zh@163.com

一、概述

UHZ-50/D系列頂裝式磁性浮球液位計是以浮球組件為測量元件，通過液體浮力作用，使浮球上下移動，帶動頂桿上端的磁鋼上下變化，經磁性耦合作用，使顯器組件的磁性翻柱翻轉達到跟蹤液體液位變化，故顯示醒目，讀數直觀，因顯示器組件與被測介質******隔離，故使用安全可靠。該液位計適于各種地下槽池等容器，以及不宜側面開孔的容器的液位顯示, 如配上配套儀表可用于遠傳檢測，以實現自動控制功能。

二、工作原理與特點

1、工作原理

根據浮力原理和磁性耦合原理而制成的，當被測容器內的液位上下變化時帶動浮球，并通過與之相連的連桿上端的長久磁鋼上下移動，經磁性耦合而使顯示器中的翻柱翻轉。當液位上升翻柱由白色轉為紅色，當液位下降時翻柱由紅色

轉為白色，紅白界位處就為容器內介質液位的實際高度，從而實現液位自動跟蹤顯示。

2、特點

（1）在容器不適宜側面開孔及容器周圍空間很少時，可在容器上部或下部安裝本形式的液位計

（2）適用于粘度較大的液體介質

（3）顯示器的觀察方向可任意改變

（4）其他特點和UHZ-50/C相同

三、產品選型標記

測量地下油罐的油位, 介質為0#柴油, 密度為0.8g/cm3,采用護套式頂裝液位計，配遠傳儀表，上接線盒4-20ma,工作溫度為常溫，工作壓力為0.8Mpa，測量范圍1500,不銹鋼材質，連接法蘭為活套法蘭。選型標記：UHZ-50/D1E2T-10-1500-0.8-0-0.8

四、訂貨須知

1、型號規格配套儀表

2、測量范圍

3、被測介質名稱及密度

4、工作壓力

5、工作溫度

6、材質要求

7、法蘭標準及連接形式
